因?yàn)?b>變壓器分接開關的觸頭部分在運行中可能磨損，而未使用的分接開關的觸頭部分長期浸在油中，也可能因氧化而在觸頭表面生成一層氧化膜，使開關接觸不良。為防止分接開關故障，在分接開關換擋時，必須來回轉動分接開關手柄10數次，以消除觸頭表面的氧化膜和油垢，使其接觸良好；然后核對開關指示位置與實際接線是否符合；最后測量切換后的各分接頭的直流電阻值三相應平衡，互差不能超過2%，否則，應查明原因，進行處理。
例如，某局的一臺SFS31500/110型110/35/10kV變壓器，大修后，做電氣試驗各項絕緣指標合格。僅中壓側直流電阻在IV檔位置上，A、B、C相間差達到2.77%，超過標準的0.77%，后又復測數據如表2-151所示。
表2-151 各項直流電阻測量值
|
檔/相
|
AmOm
|
BmOm
|
CmOm
|
△R%
|
|
III
|
0.10055
|
0.10051
|
0.10100
|
0.49%
|
|
IV
|
0.10095
|
0.09820
|
0.09860
|
2.8%
|
|
V
|
0.09740
|
0.09650
|
0.09610
|
1.34%
|
為尋測缺陷點，吊罩檢查各相分接開關及測量局部焊接頭的過渡電阻，測得數值如表2-152所示，測量部位如圖2-137所示。
表2-152 各相局部焊接頭的過渡電阻
（Ω，氣溫為26℃）
|
測量位置
|
Am1Am6
|
Bm1Bm6
|
Am7Om
|
Bm7Om
|
|
電阻值
|
0.06385
|
0.05645
|
0.04890
|
0.04920
|

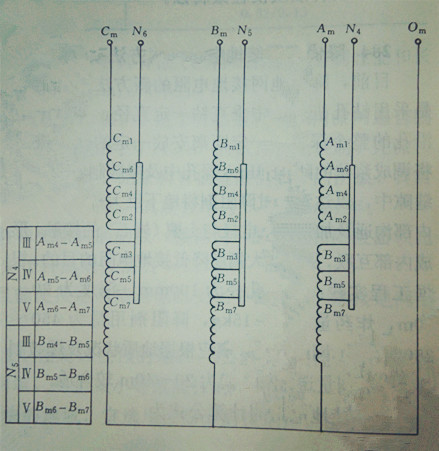

圖2-137 分接開關檔位及中壓繞組接線原理圖
測量引線是用紫銅片錫焊后，墊入分接開關動觸頭內，依靠分接本身的彈簧壓力而壓緊，并用薄絕緣紙墊入隔離。測量儀器使用QJ-44型直流電橋。
檢測證明，缺陷點在Am1-Am6段上。經剝開絕緣檢查并測量焊接頭，未發現異常情況。后再測量Am6線段（分接頭至焊接頭一段），并用手搖動該引線，直流電橋檢流計指針出現沖擊擺動現象。說明分接開關靜觸頭引線松動，按其結構分析，在不必焊開引線的情況下，直接拖動引出線一圈，憑手上觸覺已擰緊該引線的螺絲后，復測直流電阻值合格。
引出線緊固后，重新檢測各項試驗，均合格，投入運行以來，色譜分析各項氣體指標正常。
|
